Источники постоянного тока для сварки под флюсом

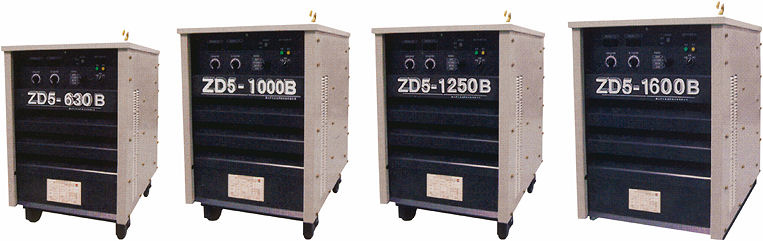

Универсальные сварочные выпрямители ZD5 с тиристорным управлением разработаны как источники постоянного тока для автоматической сварки под флюсом (SAW), ручной дуговой сварки покрытым электродом (SMAW), электрошлаковой сварки (ESW) и воздушнодуговой строжки (CAAG). Применяются в комплекте со сварочным тракторами и головками.

Особенности конструкции, обеспечивающие высокую надежность

• Применение для изоляции силовой части материалов компаний DuPont Nomex ® Paper и HITACHI-Chemical, что позволяет обеспечить надёжную работу при температуре до 200°C в условиях высокой запыленности.
• Использование комплектующих ведущих мировых фирм в силовом контуре источника.
• Защита от короткого замыкания управляющего контура.
• Защита управляющего контура от высокочастотных помех, создаваемых источниками питания для аргонно-дуговой сварки.
• Изготовление источника по классу защиты IP21S, что предполагает наличие физической изоляции между силовой цепью и цепью управления, которая предотвращает наличие помех в контуре управления от силового контура, а также высокую влагостойкость и пылезащищенность.
• Высокоэффективная система охлаждения.
• Встроенная защита от перегрева, повышенного напряжения сети и отсутствия напряжения, контроль фаз.

Сварочно-технологические особенности

• Функция компенсации колебаний напряжения сети.
• Удобное и эффективное тиристорное управление, обеспечивающее высокое качество сварочного тока. Использование в конструкции источника питания схемы двойного выпрямительного моста с обратной связью, которая гарантирует низкую пульсацию дуги и хороший капельный перенос металла при сварке на любых токах.
• Малое потребление тока на холостом ходу.
• Удобная панель управления с цифровым дисплеем, на котором выставляется ток и напряжения сварки, а в процессе сварки показываются их реальные значения.
• Многофункциональность источника позволяющая использовать его для различных видов сварки: дуговая сварка под флюсом (SAW), ручная дуговая сварка (SMAW), электрошлаковая сварка (ESW), строжка угольным электродом (CAAG).
• Возможность работы при полной нагрузке в тяжелых условиях при высокой температуре.
• Возможность подключения мощного подающего механизма (в частности используемого для подачи наплавочной ленты).
• Платы управления, покрытые лаком.

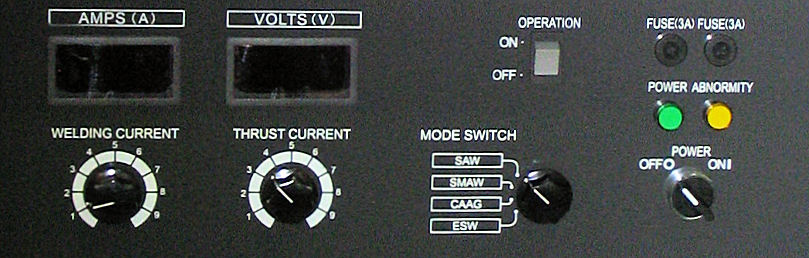

Вид панели управления источника постоянного тока для сварки под флюсом

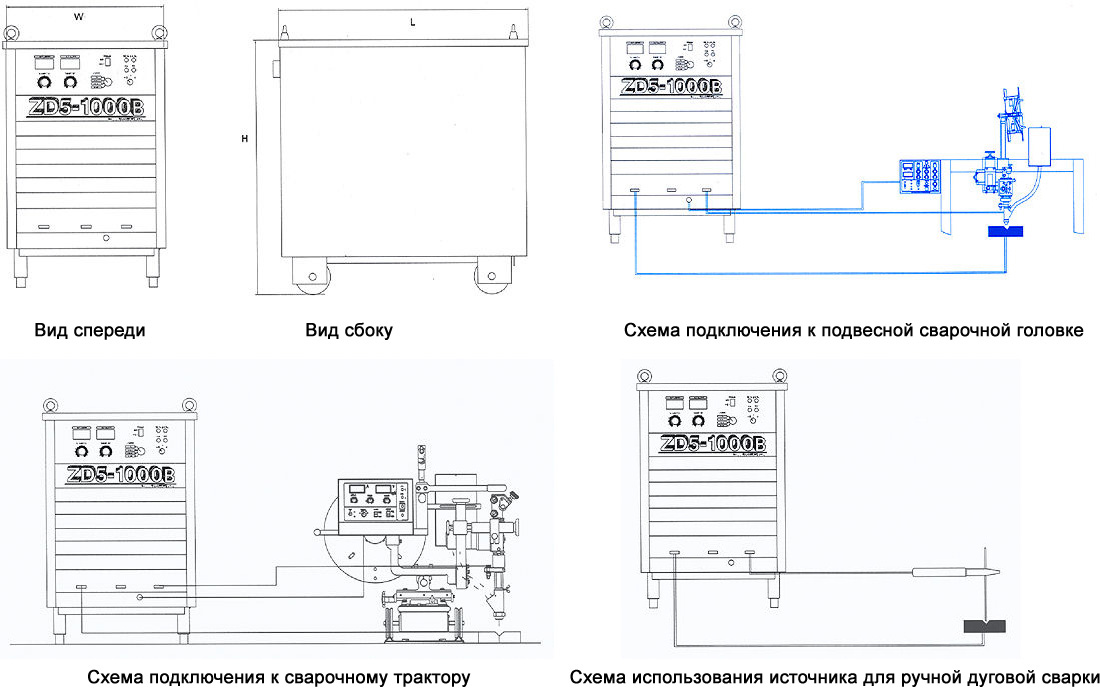

Источники постоянного тока для сварки под флюсом схема использования
