Оборудование для сварки резервуаров: сварка вертикальных швов
Для выполнения вертикальных швов при изготовления резервуаров используются разнообразные способы сварки и различное оборудование. Выбор во многом определяется толщиной свариваемых листов. При малых и средних толщинах (до 40 мм) применяется многопроходная полуавтоматическая сварка. Сварка осуществляется с помощью каретки, оснащенной колебательным механизмом (осциллятором) и перемещающейся по жесткой направляющей, крепящейся к стенке резервуара с помощью постоянных магнитов. Для удобства контроля сварочного процесса может использоваться специальный подвесной балкон с поднимающейся платформой.
При сварке толщин от 12 до 60 мм эффективно использование электрогазовой сварки (EGW - Electrogas welding). Электрогазовая сварка - специально разработанный процесс для непрерывной сварки в вертикальном положении изделий больших толщин. В процессе сварки под действием тепла, производимого сварочной дугой, электрод и кромки изделия плавятся и стекают в полость, образуя при этом шов. Расплавленный металл кристаллизуется по направлению снизу вверх, тем самым соединяя свариваемые детали вместе.
В качестве оборудования для электрогазовой сварки применяются специализированные установки типа EGW. В них на вертикальном рельсе монтируется сварочная головка с подвижным мундштуком, а также источник сварочного тока, органы управления и т. д. Чтобы избежать вытекания металла из сварочной ванны с лицевой стороны используются водоохлаждаемые медные подкладки, а с обратной стороны также водоохлаждаемые ползуны или керамические подкладки.
Для получения хороших результатов в качестве сварочных материалов рекомендуется использовать специализированные проволоки для ЭГС. Так, например, порошковая газозащитная сварочная проволока DW-S1LG (Kobe Steel) диаметром 1,6 мм при V-образной разделке и односторонней сварке позволяет сваривать толщины до 60 мм.
При использовании самозащитной порошковой проволоки Innershield NR-431 (Lincoln Electric) диаметром 2,4 мм имеется возможность сварки конструкций толщиной до 100 мм.

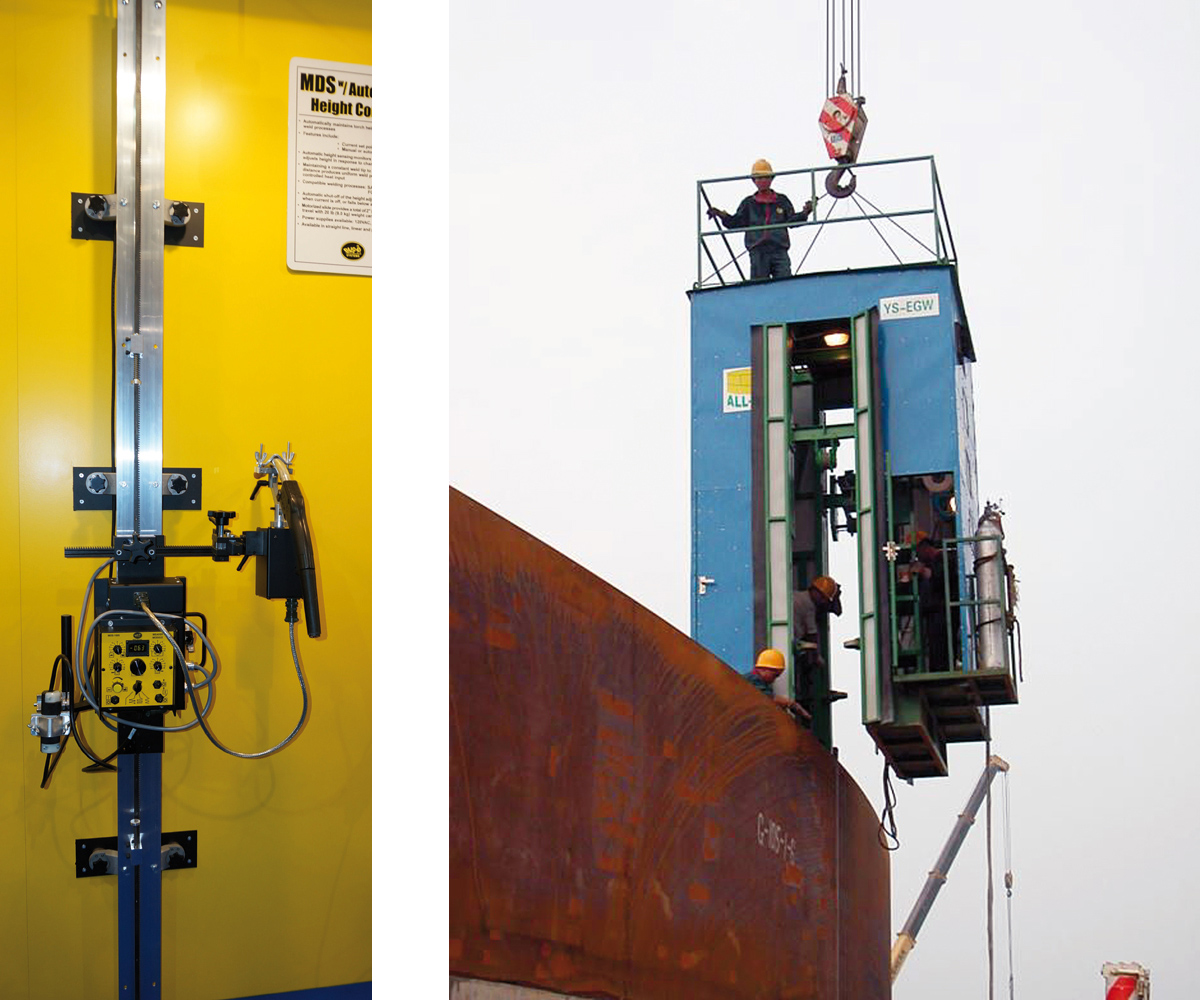

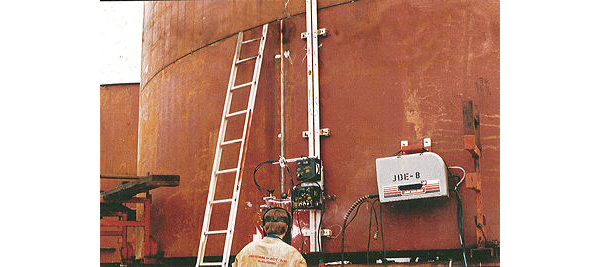

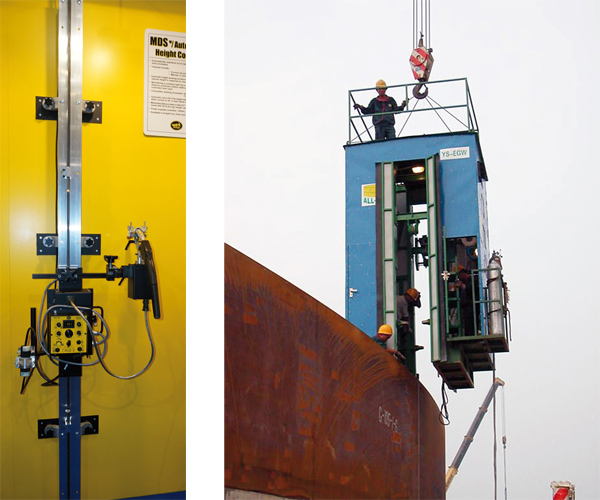

Сварочная каретка.

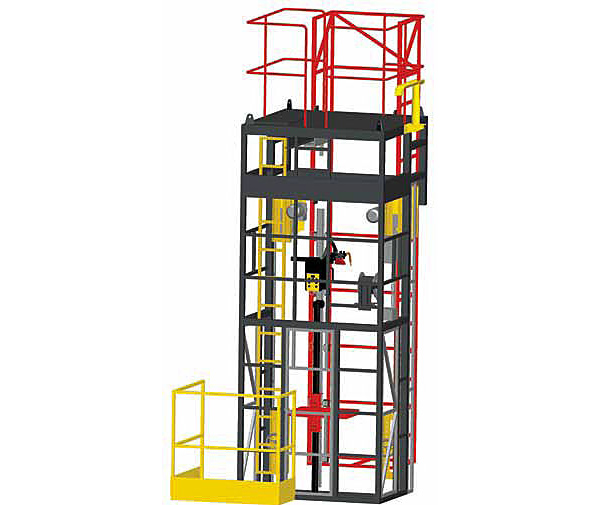

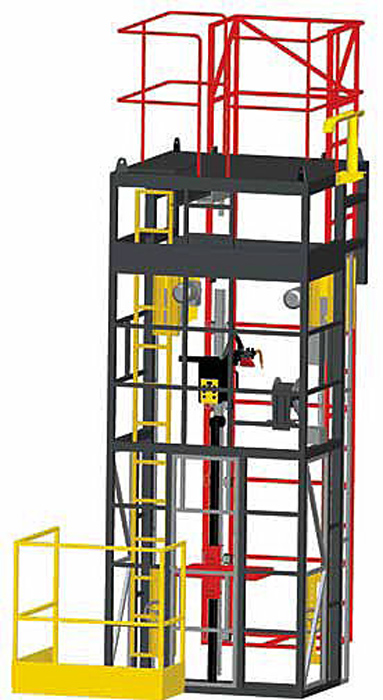

Общий вид сварочной установки EGW.

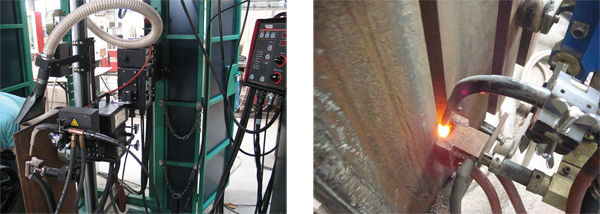

Сварочная головка.
Сварочный мундштук установки EGW в работе.

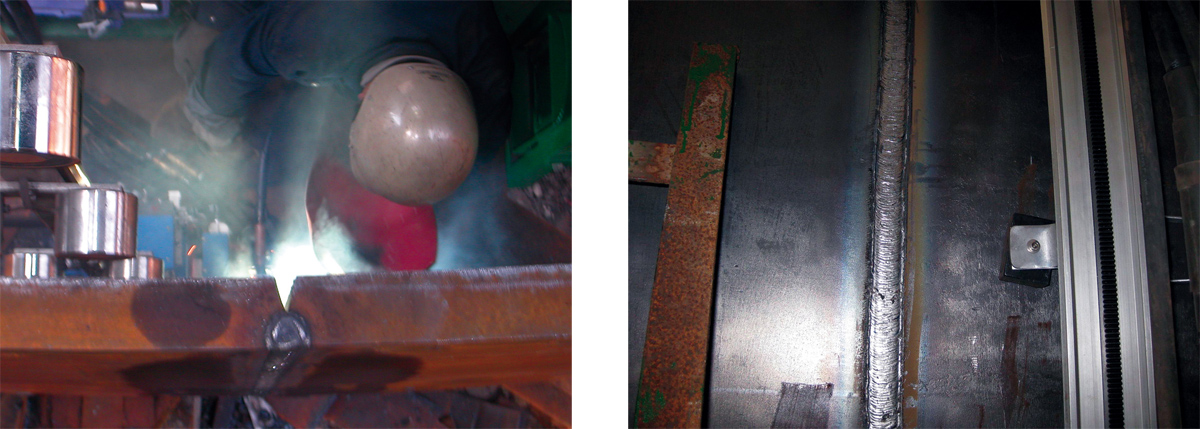

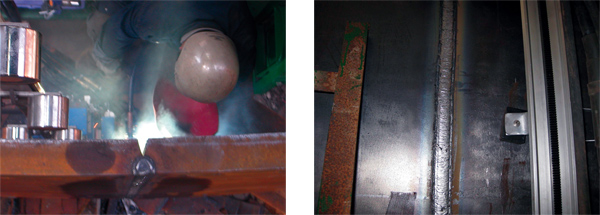

Электрогазовая сварка в Х-образную разделку.
Образец шва, полученного при использовании установки электрогазовой сварки.

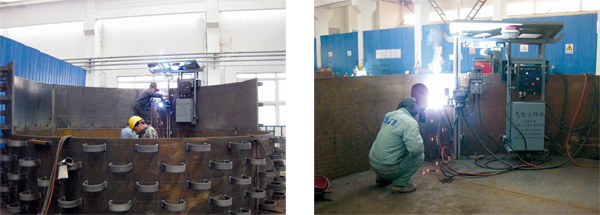

Сварка секции обсадной трубы шахтного ствола с использование установки EGW

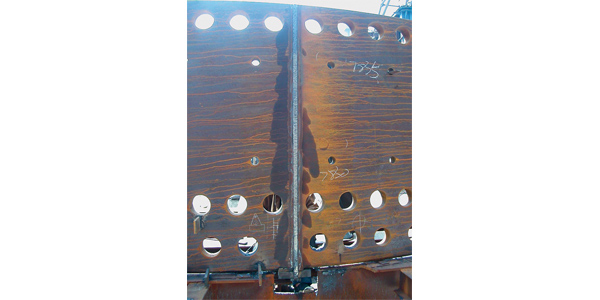

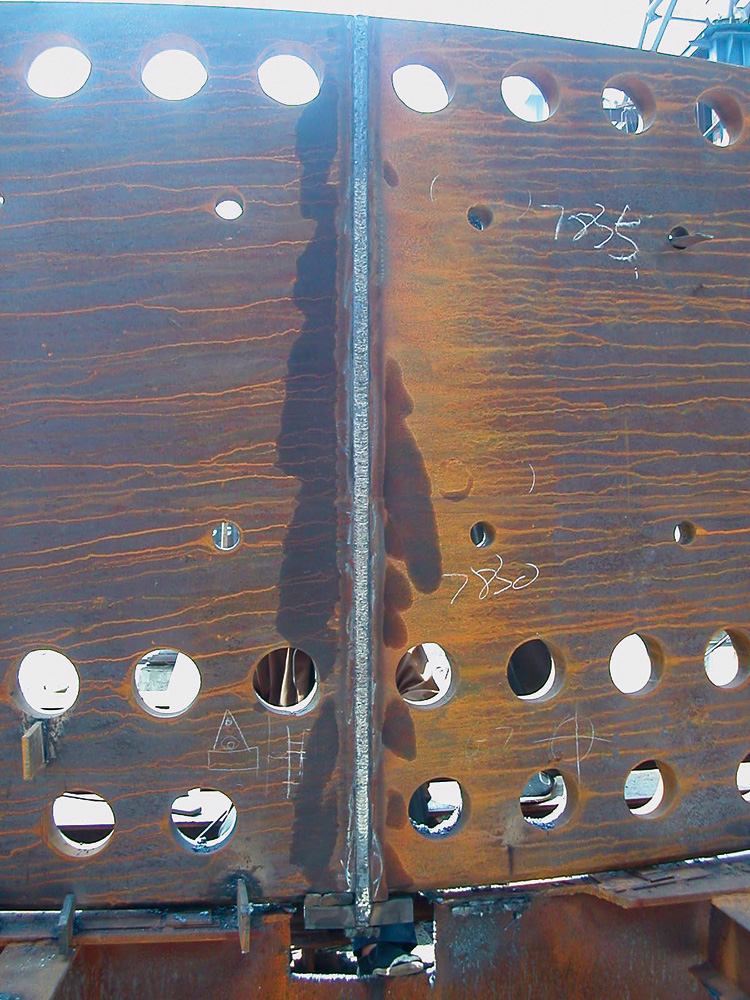

Образец электрогазовой сварки кожуха доменной печи
