Установка автоматической сварки кольцевых швов AGW (Automatic Grith Welder) представляет собой специальный самоходный сварочный механизм (сварочный трактор) для сварки под флюсом, разработанный для выполнения горизонтальных швов при изготовлении в полевых условиях цилиндрических конструкций: нефтяных и газовых резервуаров, химических реакторов, ректификационных колонн, силосов, кожухов доменных печей, обсадных труб большого диаметра при строительстве шахтных стволов и т.д.
Установка состоит из рамы, на которой монтируется место для оператора (люлька), сварочный узел, система подачи и рециркуляции флюса, блоки управления сварочным процессом и перемещением установки.
Как правило, в качестве сварочной части используется комплект оборудования для автоматической сварки под флюсом компании Lincoln Electric (Линкольн Электрик), включающий сварочную головку NA-3SF, контроллер NA-3S и источники сварочного тока DC600 или DC1000. Однако, по желанию заказчика, возможно оснащение установки другим автоматическим сварочным оборудованием, например, головкой MAXSA 22 FEED HEAD и источником Powerwave ACDC1000SD.
Сварочный узел конструктивно представляет собой сварочную горелку, имеющую широкую степень пространственной регулировки, с системой подачи флюса к месту сварки. К месту сварки флюс поступает по ленточному конвейеру. В свою очередь, на конвейер флюс подаётся мощной системой подачи и рециркуляции флюса.
Неиспользованный флюс поступает обратно в систему рециркуляции, где очищается от пылевидных фракций и металлических включений и направляется в бункер для повторного использования.
Выпускается несколько моделей установок AGW.

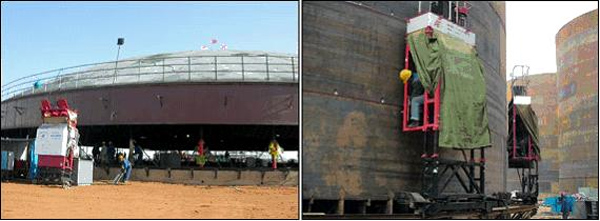

AGW-I/AGW-II перемещается по верхнему краю вновь установленного пояса листов, приваривая его к предыдущему, расположенному непосредственно под ним (сооружение резервуара методом "наращивания"). Швы выполняются встык. Система AGW-1 осуществляет одностороннюю, а система AGW-II – двустороннюю сварку. Установка оснащена мощным двойным приводом, обеспечивающим плавное перемещение установки.
После сварки очередного яруса система поднимается краном, производится установка и прихватка следующего ряда листов, и сварка повторяется.
AGW-I-LNG/AGW-II-LNG предназначены для односторонней или двусторонней сварки резервуаров с двойной стенкой для хранения сжиженных газов.
AGW-I-D - универсальная модель. Применяется как для строительства традиционным методом "наращивания" (снизу-вверх), а также в тех случаях, когда сваренные пояса листов поднимаются вверх на домкратах, а новый пояс приваривается снизу (сооружение резервуара методом "подращивания" / сверху-вниз).
AGW-I mini -облегченная модель. Предназначена для для сварки небольших резервуаров с тонкими стенками.
AGW-P - портативная модель. Система состоит из рамы на которой монтируется сварочный узел и малогабаритная система рециркуляции флюса. Перемещение установки осуществляется по рельсу, который устанавливается на резервуаре. Для оператора устанавливаются специальные мостки. Данная модель применяется для сварки конструкций диаметром всего более 2 метров и может успешно использоваться при монтаже химических реакторов, ректификационных колонн, силосов, кожухов доменных печей, обсадных труб большого диаметра при строительстве шахтных стволов и т. д.
Модель - Назначение / Диаметр свариваемых конструкций / Толщина свариваемого листа, мм / Скорость сварки, мм/мин / Высота свариваемых листов, м / Диаметр проволоки, мм / Вес, кг
AGW-I - Обычные резервуары, емкости / мин. 4,5 м / 8-45 / 100 - 2 900 / 1,5-3,2 / 2,4; 3,2; 2 х 1,6 / 950
AGW-II - Обычные резервуары, емкости / мин. 4,5 м / 8-45 / 100 - 2 900 / 1,5-3,2 / 2,4; 3,2; 2 х 1,6 / 1800
AGW-I-LNG - Резервуары с двойной стенкой для хранения сжиженных газов / мин. 4,5 м / 8-45 / 100 - 2 900 / 2,0-4,5 / 2,4; 3,2; 2 х 1,6 / 900
AGW-II-LNG - Резервуары с двойной стенкой для хранения сжиженных газов / мин. 4,5 м / 8-45 / 100 - 2 900 / 2,0-4,5 / 2,4; 3,2; 2 х 1,6 / 1770
AGW-I-D - Универсальная установка, применяющаяся как для изготовления резервуаров методом как "наращивания", так и "подращивания". / мин. 4,5 м / 8-45 / 100 - 2 900 / 1,5-3,2 / 2,4; 3,2; 2 х 1,6 / 1100
AGW-I mini - Малогабаритная установка, для сварки небольших резервуаров с тонкими стенками / мин. 4,5 м / 8-45 / 100 - 2 900 / 1,6-3,2 / 2,4; 3,2; 2 х 1,6 / 500
AGW-P - Малогабаритная установка, движение осуществляется по специальному рельсу, устанавливаемому на резервуаре / внешний шов - мин. 2,0 м
внутр. шов - мин. 4,2 м / 8-45 / 100 - 2 900 / - / 2,4; 3,2; 2 х 1,6 / 350
Для осуществления строительства резервуаров методом "подращивания" мы предлагаем гидравлическую систему подъёма резервуара, которая включает:
• гидродомкраты грузоподъёмностью 5 т (ход штока 2600 мм, скорость подъёма 220 мм/мин, вес 400 кг)
• дополнительные стойки, растяжки, соединительные детали
• гидростанции
• рукава высокого давления
• систему синхронизации подъёма (опция).
Система строится по модульному принципу. В один модуль входит пять гидроцилиндров и одна гидростанция. Расстояние от гидростанции до гидроцилиндра не должно превышать 6 м. Система сохраняет работоспособность при температуре окружающей среды от -5 до +60°С

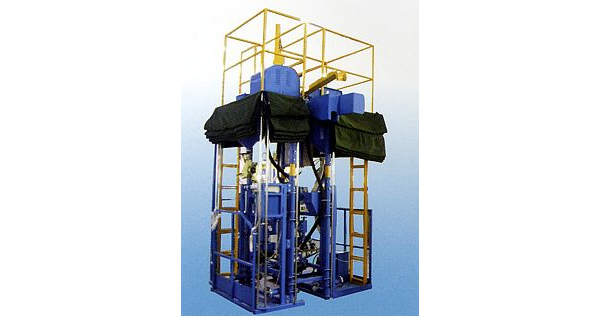

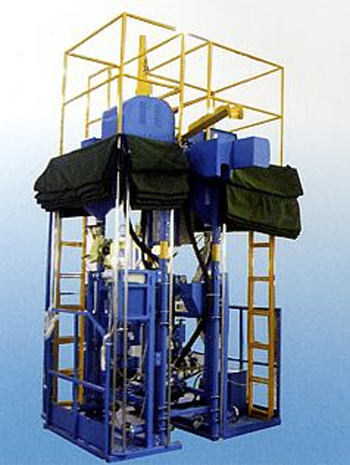

Система AGW-II для двусторонней сварки резервуаров

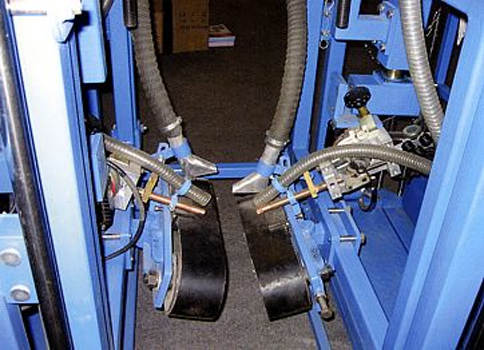

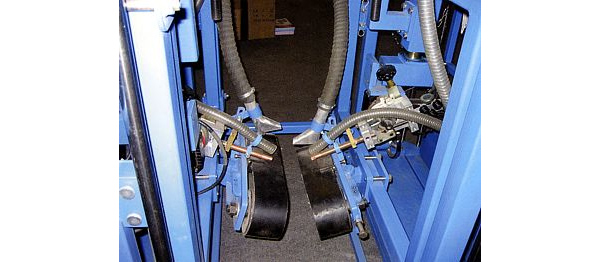

Сварочный узел установки для двусторонней сварки резервуаров
