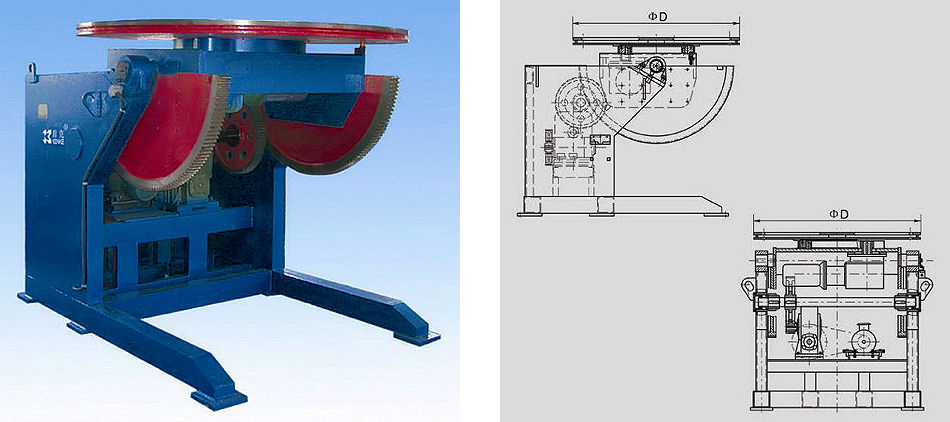

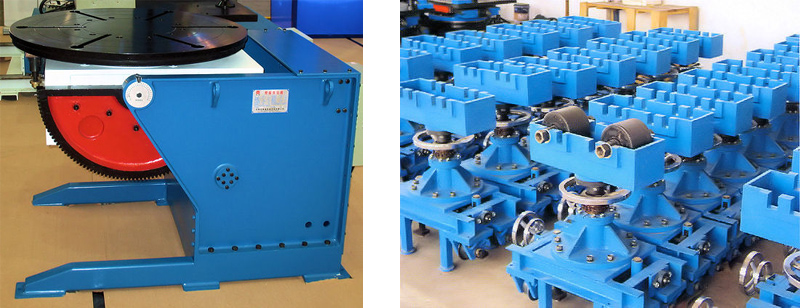

Сварочный позиционер модели HBJ
Бесступенчатый частотно-регулируемый привод
HBJ-01 / HBJ-03 / HBJ-03 / HBJ-06 / HBJ-12 / HBJ-30 / HBJ-50 / HBJ-100 / HBJ-150 / HBJ-200 / HBJ-300 / HBJ-500
Грузоподъемность, кг - 100 / 300 / 300 / 600 / 1200 / 3000 / 5000 / 10000 / 15000 / 20000 / 30000 / 50000
Скорость вращения, об/мин - 0,4-4 / 0,1-1 / 0,1-1 / 0,05-0,5 / 0,05-0,5 / 0,05-0,5 / 0,05-0,5 / 0,05-0,5 / 0,04-0,4 / 0,04-0,4 / 0,03-0,3 / 0,02-0,2
Скорость наклона, об./мин - ручной / ручной / 1 / 0,4 / 0,4 / 0,2 / 0,2 / 0,2 / 0,15 / 0,15 / 0,15 / 0,06
Угол наклона, град - 0-90 / 0-90 / 0-90 / 0-90 / 0-90 / 0-135 / 0-135 / 0-135 / 0-135 / -45-90 / -45-90 / -45-90
Диаметр планшайбы, мм - 400 / 600 / 600 / 1000 / 1200 / 1400 / 1500 / 2000 / 2200 / 2500 / 3000 / 4000
Мощность двигателя, вращения, кВт - 0,18 / 0,18 / 0,18 / 0,37 / 0,75 / 1,1 / 1,5 / 3,0 / 4,0 / 5,5 / 5,5 / 11,0
Мощность двигателя, наклона, кВт - - / - / 0,18 / 0,75 / 1,1 / 2,2 / 3,0 / 4,0 / 7,5 / 11,0 / 15,0 / 18,5
Макс. эксцентриситет, мм - 100 / 150 / 150 / 150 / 200 / 200 / 200 / 200 / 200 / 200 / 200 / 200
Макс. высота центра тяжести, мм - 200 / 200 / 200 / 200 / 250 / 300 / 300 / 400 / 300 / 600 / 650 / 800

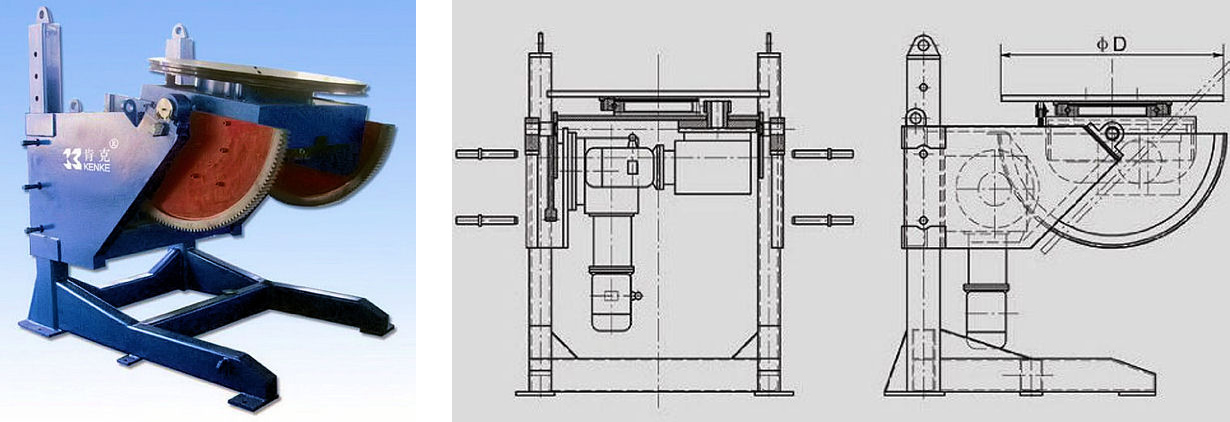

Сварочный позиционер с регулируемой высотой подъема стола модели HBS
HBS-06 / HBS-10 / HBS-20
Грузоподъемность, кг - 600 / 1000 / 2000
Скорость вращения, об/мин - 0,08-0,8 / 0,08-0,8 / 0,08-0,8
Скорость наклона, об./мин - 0,4 / 0,34 / 0,29
Угол наклона, град - 0-135 / 0-135 / 0-135
Диаметр планшайбы, мм - 800 / 1000 / 1200
Мощность двигателя, вращения, кВт - 0,37 / 0,75 / 1,1
Мощность двигателя, наклона, кВт - 0,75 / 0,75 / 1,1
Макс. эксцентриситет, мм - 100 / 100 / 200
Макс. высота центра тяжести, мм - 200 / 200 / 200
Сварочный позиционер с регулируемой высотой подъема стола модели грузоподъемностью 10 т

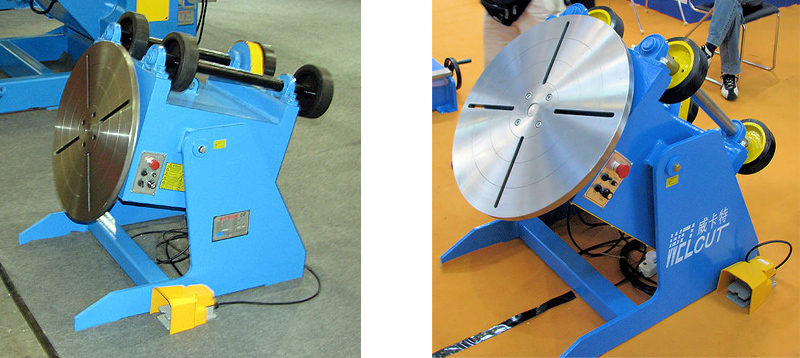

Уникальный гибрид позиционера и роликового вращателя!

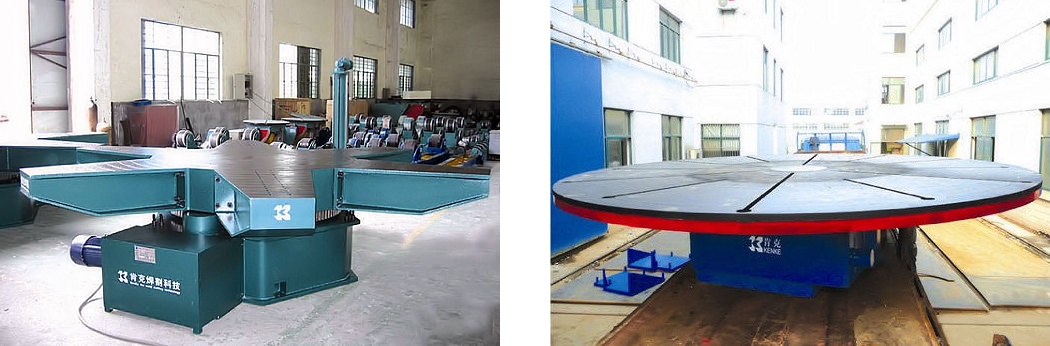

Вращающийся стол грузоподъемностью 30 т
Вращающийся стол грузоподъемностью 50 т
Специальные позиционеры

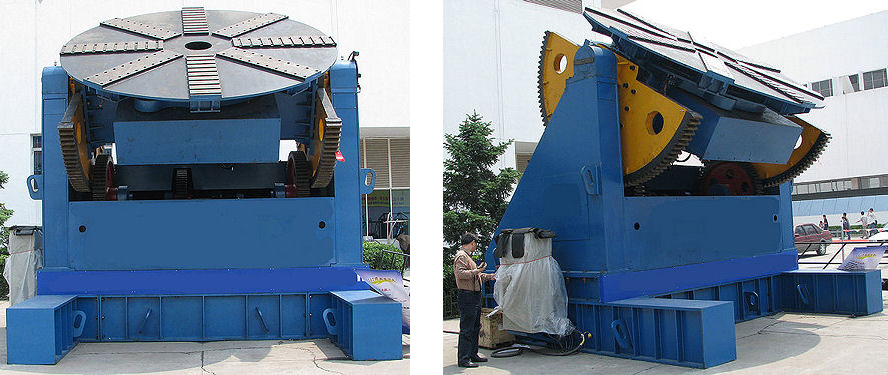

Сварочный позиционер грузоподъемностью 100 т

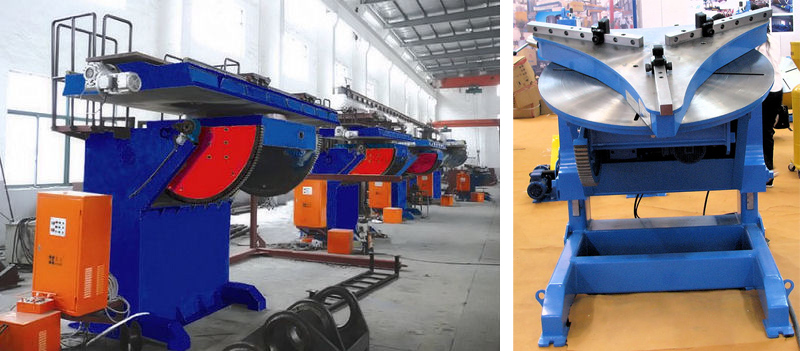

Сварочный позиционер с подвижной площадкой

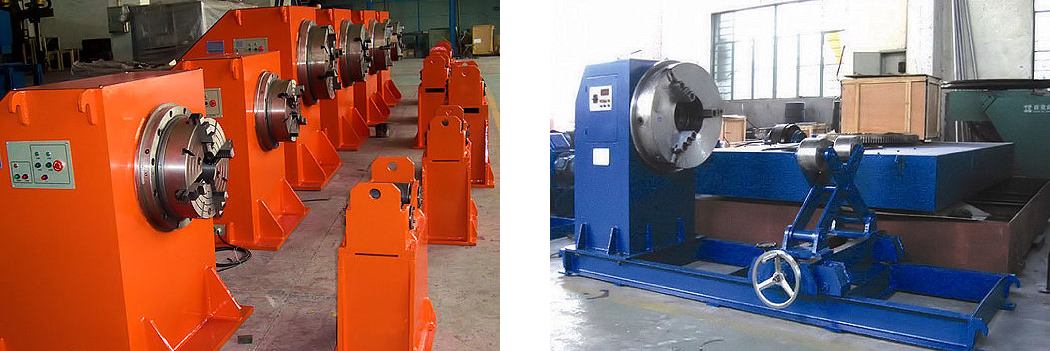

Сварочный позиционер с зажимным трехлучевым патроном

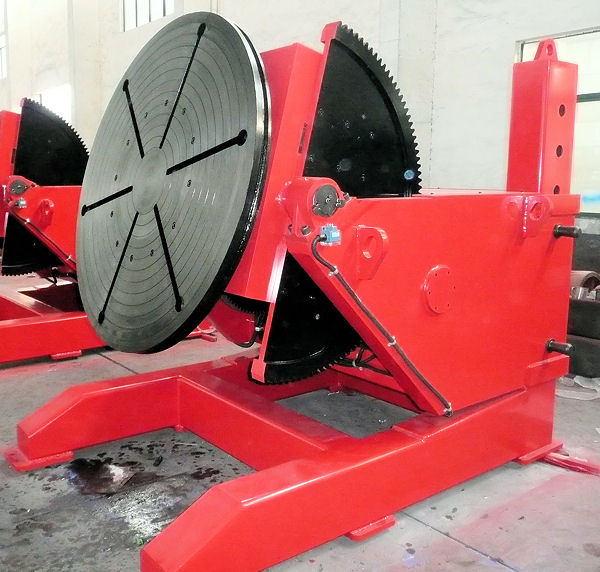

Сварочный позиционер
Вспомогательные роликовые опоры / люнеты грузоподъемностью 3 т

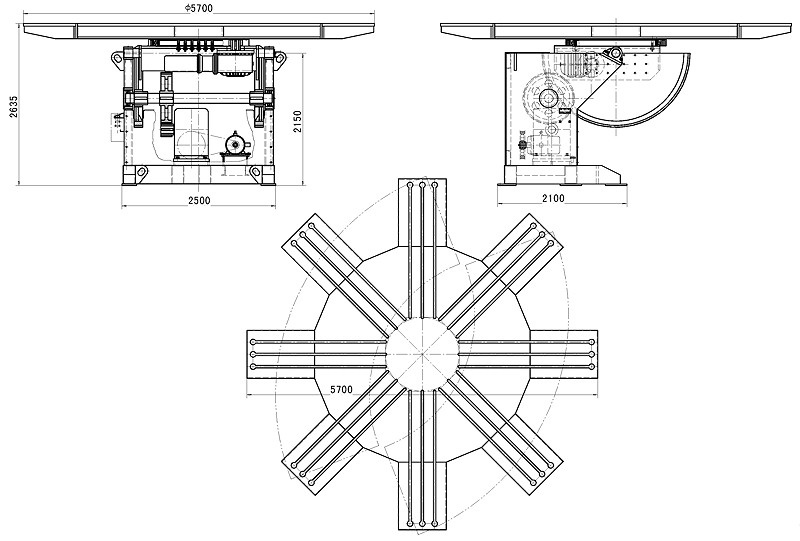

Сварочный позиционер грузоподёмностью 25 т - схема
