Сварочные позиционеры колыбельного типа / двухстоечные сварочные вращатели /позиционеры

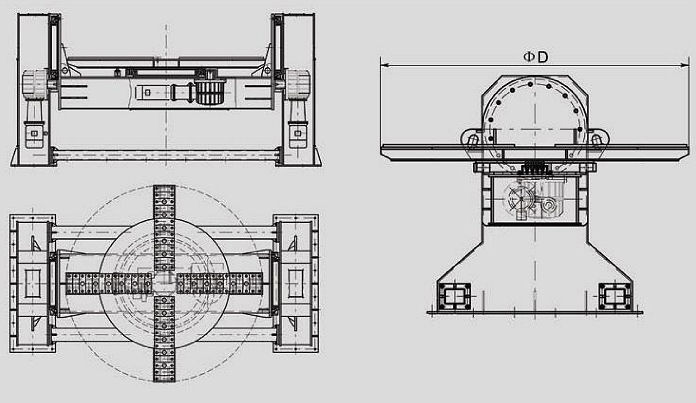

Сварочные позиционеры колыбельного типа - схема

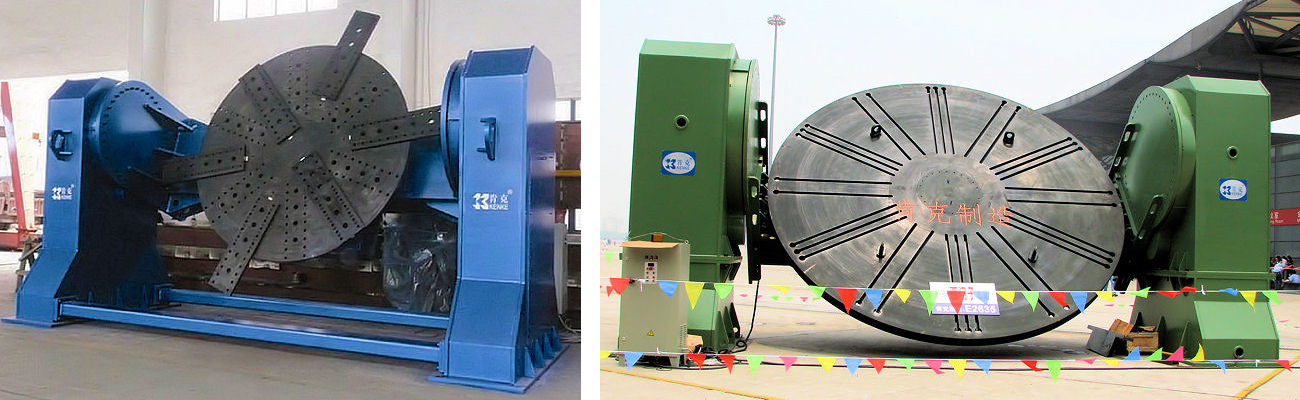

Сварочный позиционер грузоподъемостью 40 т
Сварочный позиционер грузоподъемостью 160 т
Модель - TWS-50 / TWS-100 / TWS-200 / TWS-300 / TWS-500 / TWS-1000
Грузоподъемность, кг - 5000 / 10000 / 20000 / 30000 / 50000 / 100000
Скорость вращения, об/мин - 0,05-0,5 / 0,05-0,5 / 0,04-0,4 / 0,03-0,3 / 0,02-0,2 / 0,01-0,1
Скорость наклона, об/мин - 0,2 / 0,1 / 0,1 / 0,1 / 0,1 / 0,1
Угол наклона, град - 0+/-90 / 0+/-90 / 0+/-90 / 0+/-90 / 0+/-90 / 0+/-90
Диаметр планшайбы, мм - 2500 / 2500 / 3000 / 3500 / 4000 / 4000
Мощность двигателя, вращения, кВт - 3,0 / 4,0 / 5,5 / 7,5 / 11,0 / 18,5
Мощность двигателя, наклона, кВт - 2*2,2 / 2*3,0 / 2*5,5 / 2*7,5 / 2*11,0 / 2*15,0
Регулировка скорости - Бесступенчатый частотнорегулируемый привод
Макс. эксцентриситет, мм - 200 / 200 / 200 / 200 / 200 / 200
Макс. высота центра тяжести, мм - 600 / 600 / 1000 / 1500 / 2000 / 2500

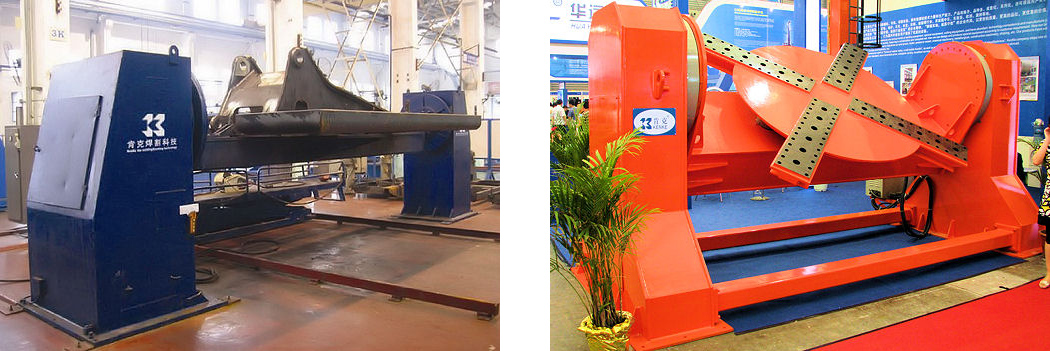

Сварочный позиционер грузоподъемностью 10 т
Сварочный позиционер грузоподъемностью 40 т

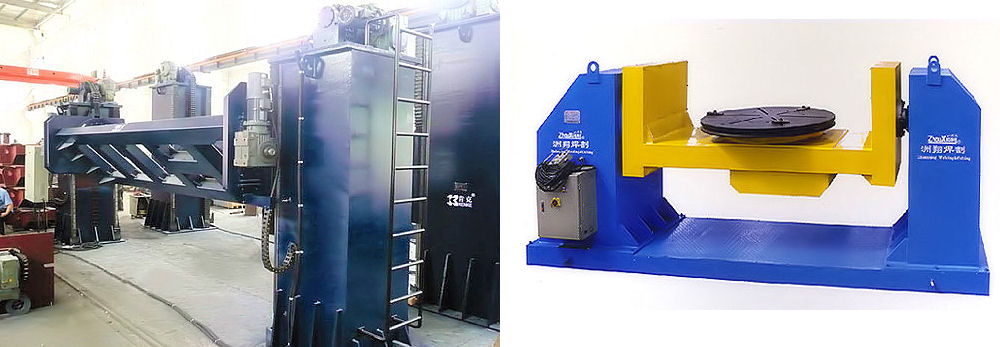

Специальный сварочный позиционер

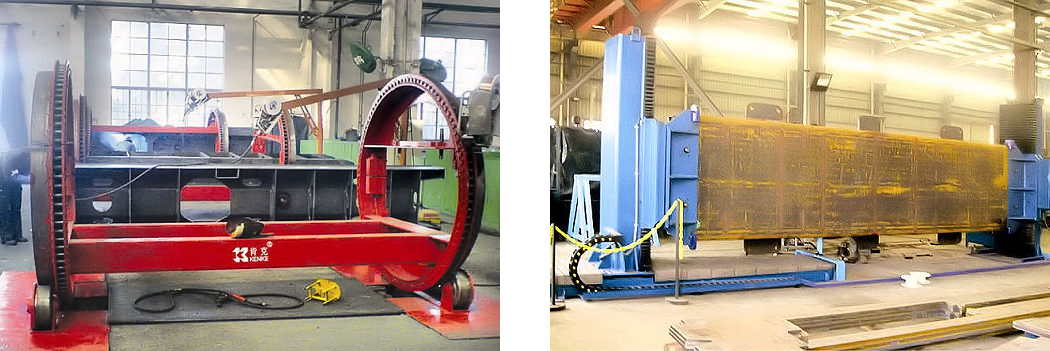

Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Двухстоечный сварочный позиционер с поъемными центрами грузоподъемностью 10 т
Сварочный позиционер грузоподъемностью 2 т

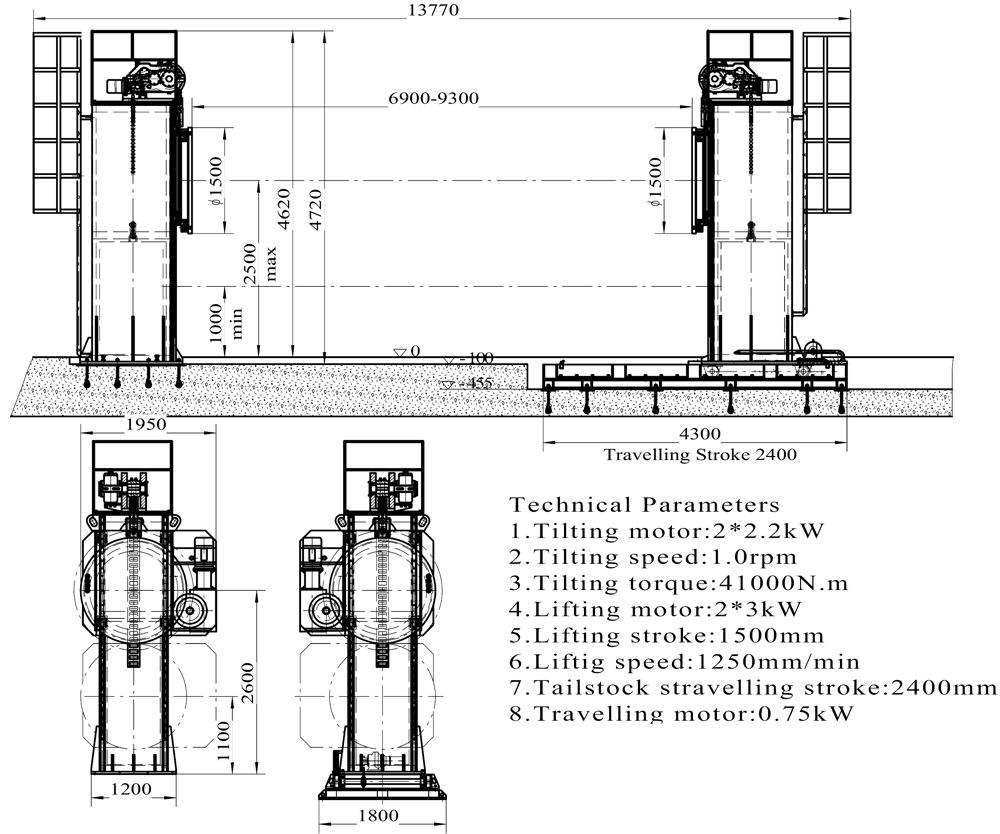

Чертёж двухстоечного сварочного позиционера с подъемными центрами грузоподъемностью 10 т
