Оборудование для сварки труб и приварки отводов, фланцев/трубные вращатели (КНР)
Установки для вращения труб (до 1 200 мм)Трубные вращатели используются для зажима и вращения труб при сборке и автоматической сварке при изготовлении трубных деталей и узлов в цеховых и монтажных условиях. Отдельные модели трубных вращателей позволяют наклонять свариваемые изделия для обеспечения наиболее оптимального положения для сварки.
Специализированные трубные вращатели обладают следующими преимуществами:
• позволяют зажимать трубы в широком диапазоне диаметров;
• отдельный привод вращения обеспечивает плавную регулировку скорости вращения трубы;
• быстро и точно центруют две трубы и зажимают их без каких-либо дополнительных зажимных патронов, башмаков и т. д. (роль наружного центратора выполняют сами зажимные ролики);
• обеспечивают высокую точность стыковки труб одного диаметра;
• используются для стыковки и вращения труб с отводами, фланцами, частями тройников или другими трубными деталями.
Трубные вращатели могут оснащаться программируемыми системами колебания горелки (осциляторами), а также комплектоваться сварочными системами как китайского производства, так и ведущих мировых производителей: ESAB, Miller, Lincoln Electric.
GGLJ-600 / GGLJ-1000 / PPAW-05
Диаметр труб, мм - 60-600 / 160-1000 / 80-610
Грузоподъемность, кг - 2000 / 3000 / 5000
Скорость вращения, мм/мин - 120-1200 / 120-1200 / 120-1200
Угол наклона, градус - ±45 / ±45 / -
Скорость подъема прижимного ролика, мм/мин - - / - / 300
Вес, кг - 1000 / 1400 / 1200

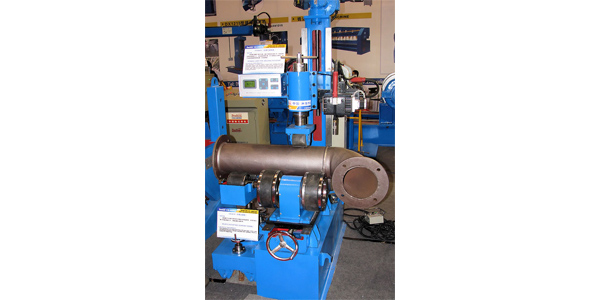

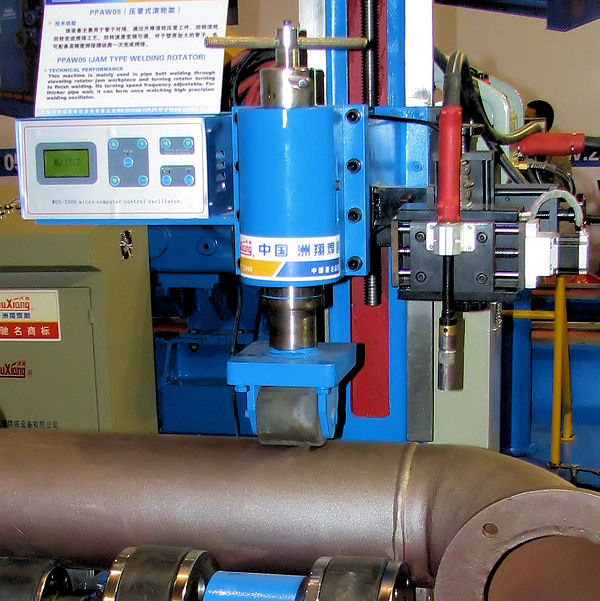

Осциллятор, установленный на трубном вращателе

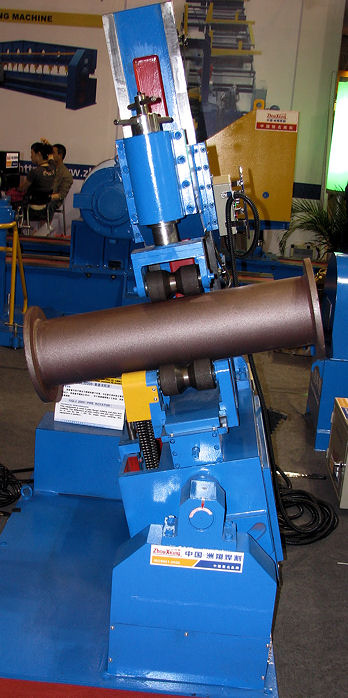

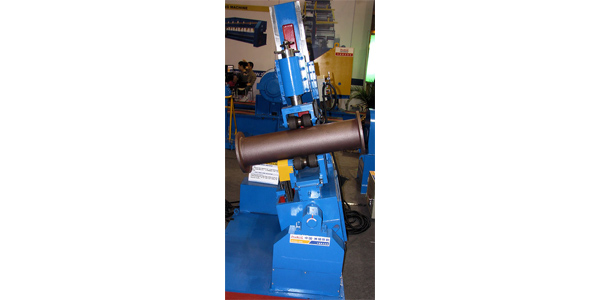

Трубный вращатель GGLJ-1000. Обеспечивает возможность наклона детали на угол до 45°

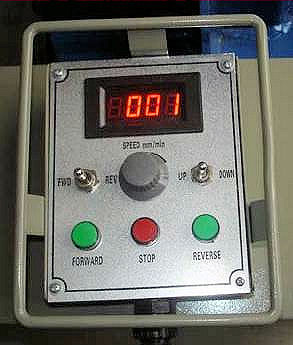

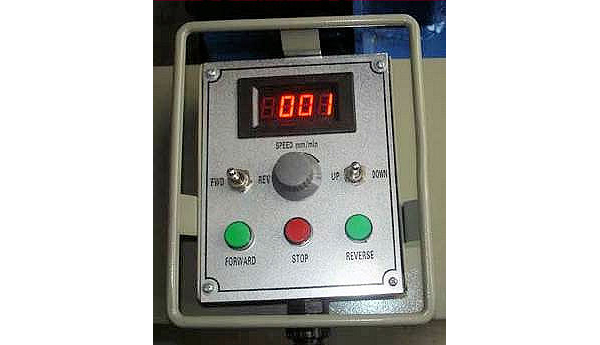

Пульт дистанционного управления вращателем с индикацией скорости вращения

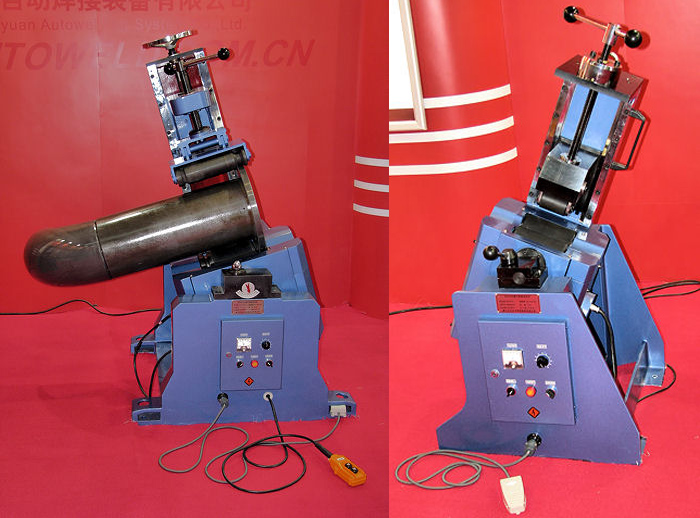

Трубные вращатели

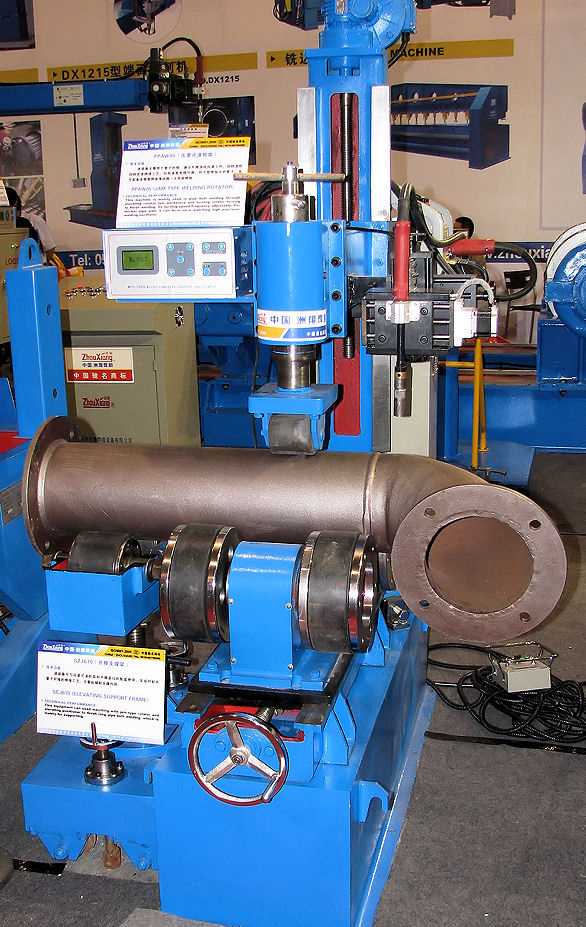

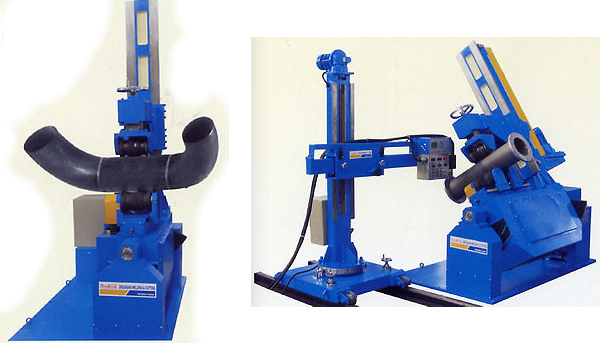

Трубный вращатель, Сварочный комплекс, включающий трубный вращатель и миниколонну с осциллятором

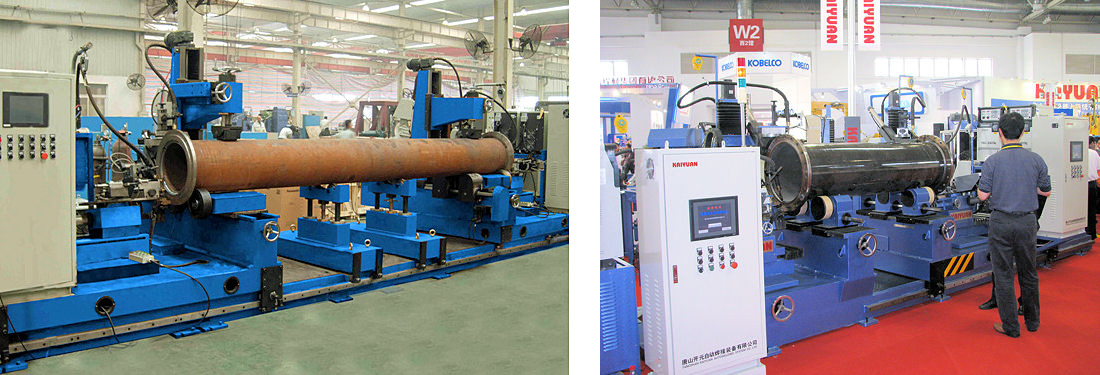

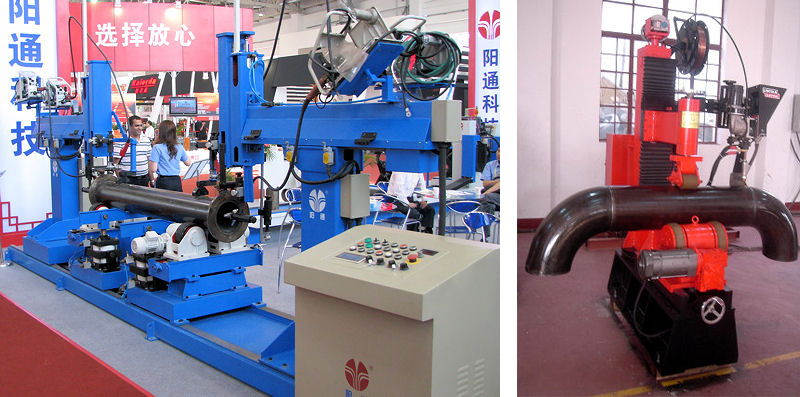

Автоматический комплекс для двухсторонней приварки фланцев четырьмя горелками одновременно

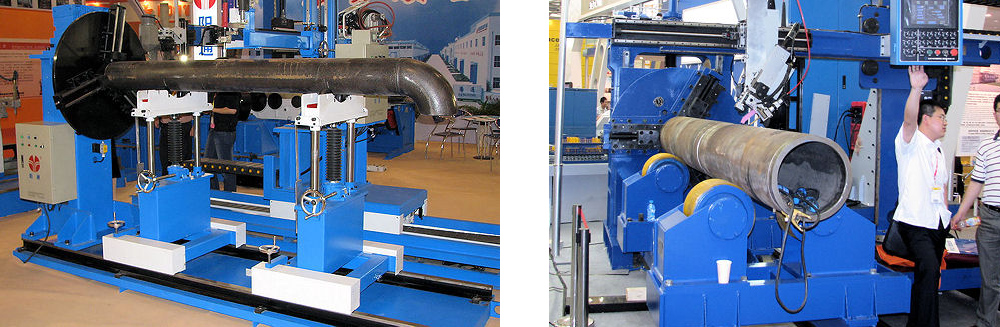

Стенд для приварки отводов
Стенд для сварки толстостенных труб

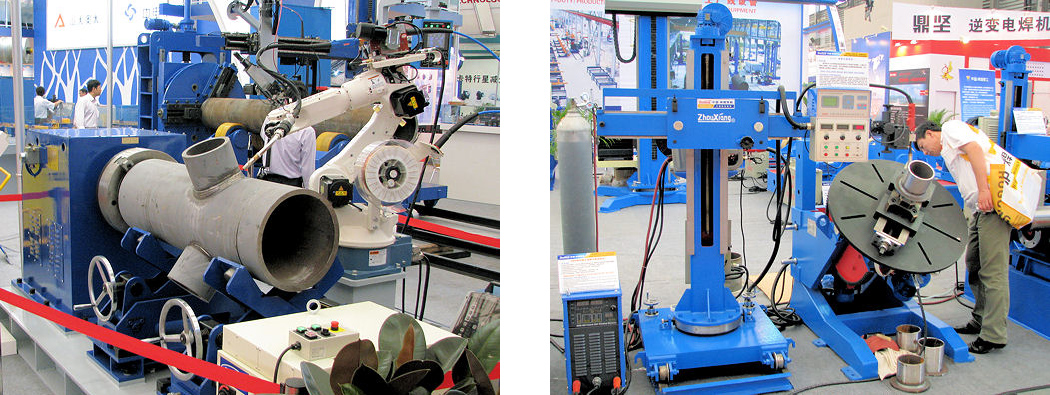

Роботизированный комплекс для приварки патрубков
Сварочный комплекс, включающий миниколонну с осциллятором, сварочный позиционер с зажимным патроном
Стенд для приварки фланцев
Трубный вращатель с головкой для сварки под флюсом
