Сварочные головки с контроллерами для сварки и наплавки под флюсом

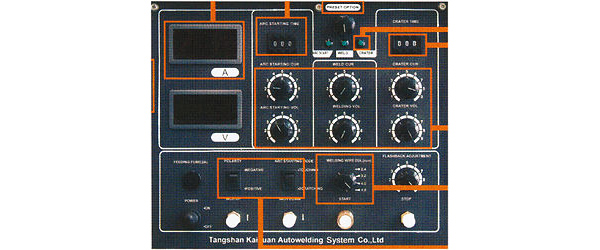

Контроллер сварочной головки
• Цифровой индикатор. Используется для установки сварочного тока и напряжения перед началом сварки и для контроля параметров в процессе сварки.
• Переключатель - устанавливает время возрастания тока при зажигании дуги.
• Трехпозиционный переключатель режимов установки параметров зажигания дуги, сварки и затухания дуги (заварки кратера).
• Цветные индикаторы выбранных режимов.
• Переключатель цифровой - устанавливает время затухания дуги (заварки кратера)
• Регуляторы установки параметров трех режимов: зажигания дуги, сварки и затухания дуги.
• Переключатель – устанавливает диаметр используемой проволоки
• Переключатели полярности и способа зажигания дуги.
Интерфейс кабельных соединений:
1. Разъем подключения наружного оборудования для интеграции сварочной системы. Осуществляет запуск и остановку интегрированного оборудования.
2. Разъем для подсоединения кабеля управления источником тока. Управляется контроллером.
3. Разъем для подсоединения кабеля управления сварочной головки, регулирования подачи проволоки, реверса, запуска и остановки сварки. Механизм перемещения сварочной головки может начать движение при нажатии кнопки «Старт» или при возбуждении дуги. Механизм перемещения может останавливаться при нажатии кнопки «Стоп», либо автоматически при обрыве сварочной дуги.

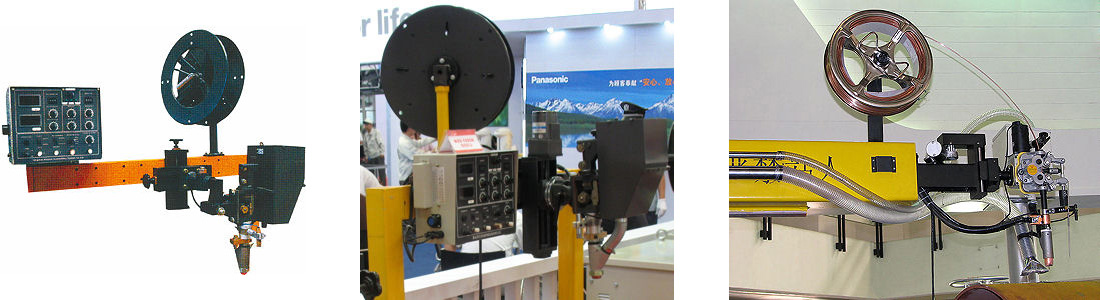

Модель - MZ9-630B/C // MZ9-1000B/C MZ9-1250B/C // MZ9-1600B/C
Диаметр проволоки, мм - 2,0; 2,4; 3,2; 4,0 - 2,4; 3,2; 4,0; 4,8 - 3,2; 4,0; 4,8; 6,4
Способ зажигания дуги - касанием/чирканьем / касанием/чирканьем / касанием/чирканьем
Скорость сварки, м/ч - 30-300 / 20-200 / 16-160
Диапазон регулировки кросс-слайдеров в вертикальной и горизонтальной плоскости, мм - Модель B (ручной): 150 x 150, Модель C (электрический): 200 x 200
Угол наклона сварочной головки вправо/влево - 45° / 45° / 45°
Угол наклона сварочной головки вперед/назад - 45° / 45° / 45°
Объем емкости для флюса, л - 10 / 10 / 10
Вес катушки с прволокой, кг - 25 / 25 / 25

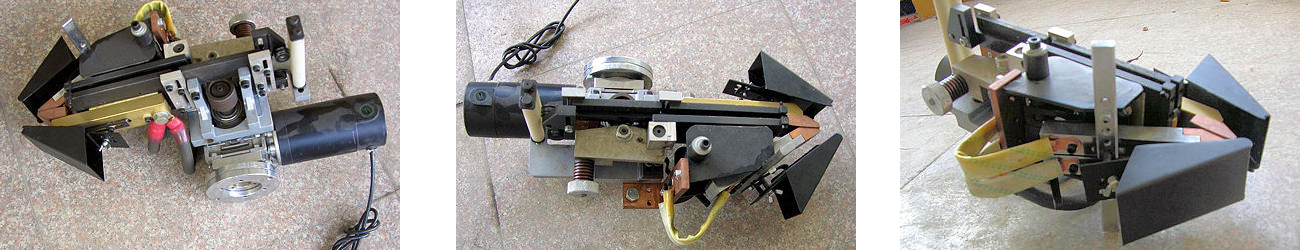

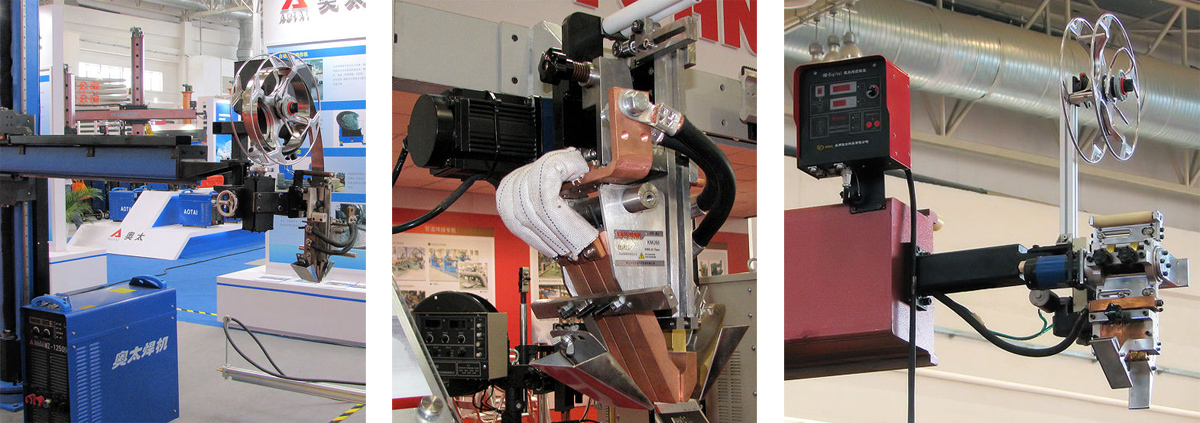

Головка для наплавки лентой MUD

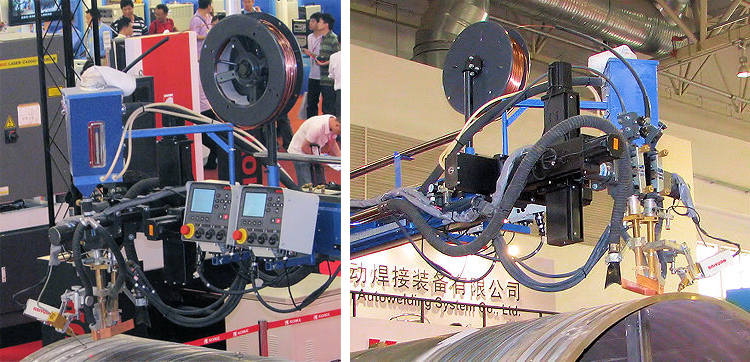

Сварочная колонна с тандемной сварочной головкой, трехосевым суппортом, отслеживателем шва джойстикового типа и системой видеонаблюдения

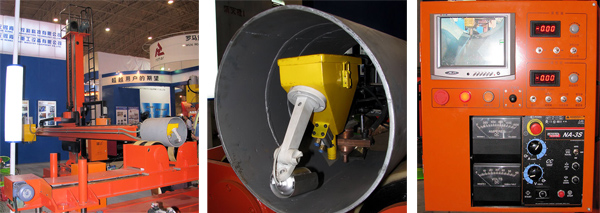

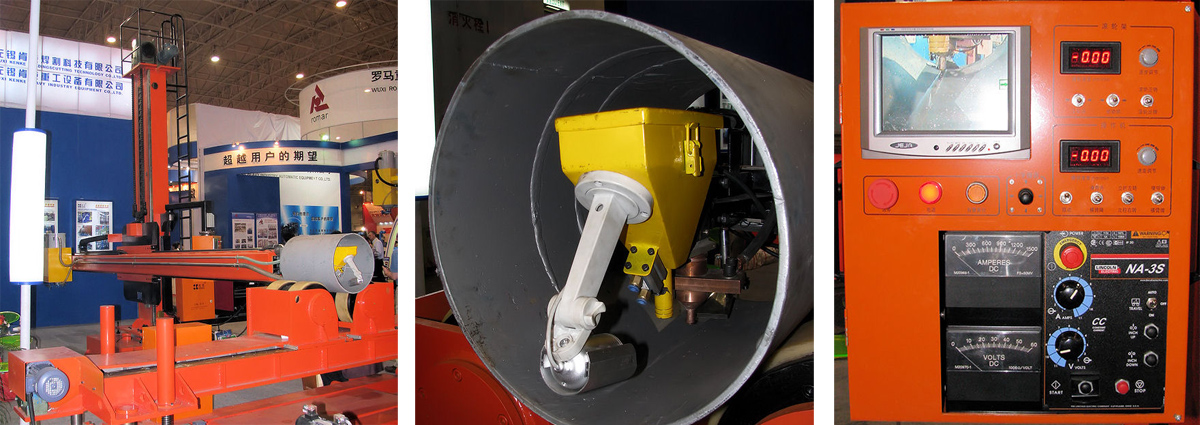

Сварочная колонна со сварочной головкой малых размеров для сварки под флюсом внутренних швов в трубах малого диаметра.
Сварочная головка оснащена системой видеонаблюдения.

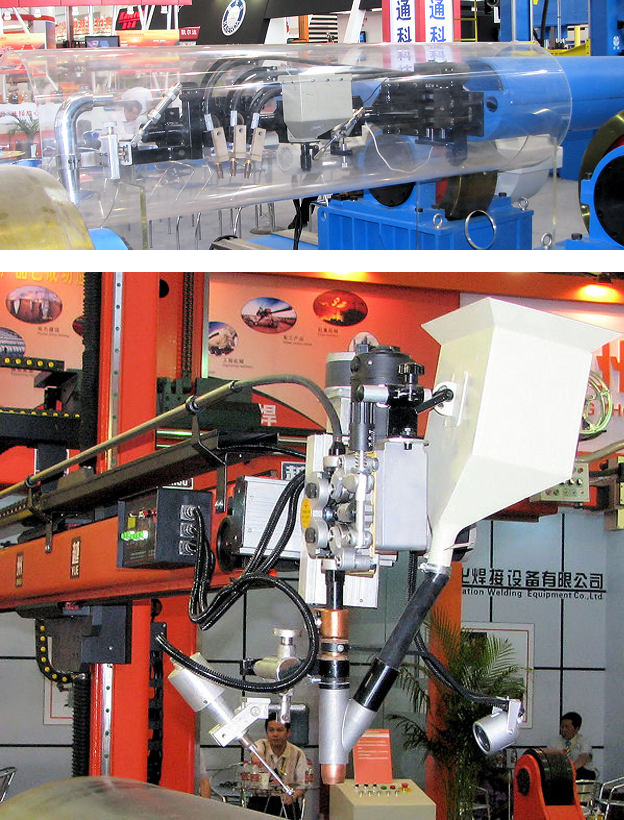

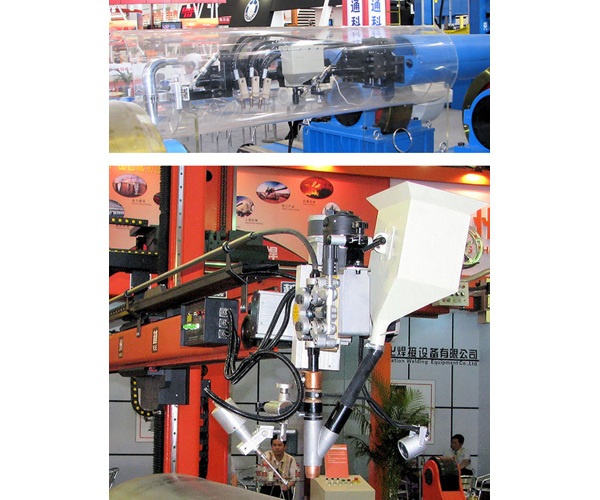

Трёхдуговая сварочная головкой малых размеров для сварки под флюсом внутренних швов в трубах малого диаметра.
Сварочная колонна со сварочной головкой, двухосевым суппортом, отслеживателем шва джойстикового типа и системой видеонаблюдения.
Сварочные головки
Модель - DJ-60
Ширина наплавочной ленты, мм - 30 - 60
Толщина наплавочной ленты, мм - 0,3 - 1,0
Диапазон регулировки кросс-слайдеров в вертикальной и горизонтальной плоскости, мм - 100 x 100
Двигатель подающего механизма - DC 90V 1800 об./мин
Объем емкости для флюса, л - 13
Габариты, мм - 870х710х630
