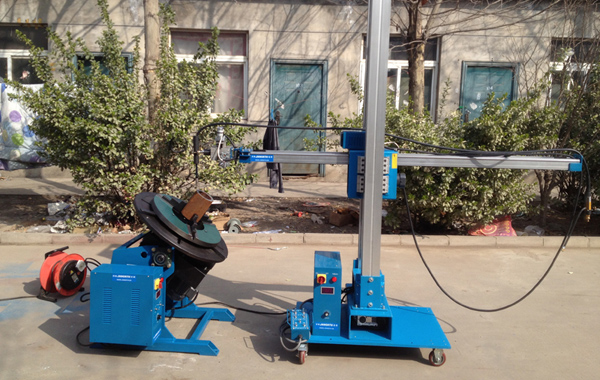

Легкие сварочные колонны (миниколонны)
Использование колонны - в составе сварочного центра на базе роликового вращателя или позиционера...
Средние и тяжелые сварочные колонны
Сварочные колонны оснащены компактными сварочными головками, системой видеонаблюдения...

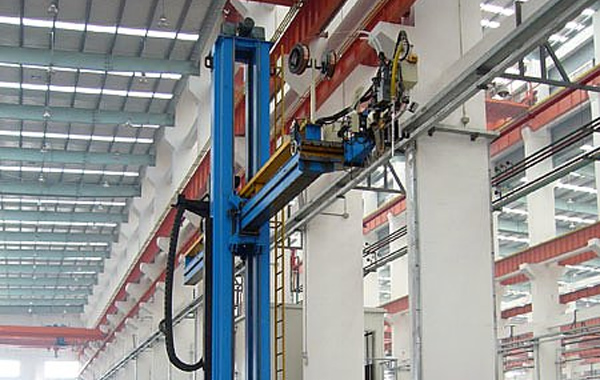

Тяжелые сдвоенные (П-образные) сварочные колонны
Сдвоенная вертикальная колонна обеспечивает высокую жесткость конструкции и точное позиционирование сварочной головки в процессе сварки
Сварочные колонны

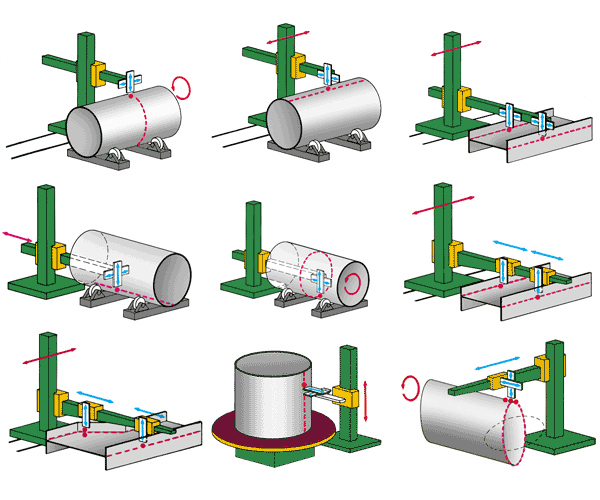

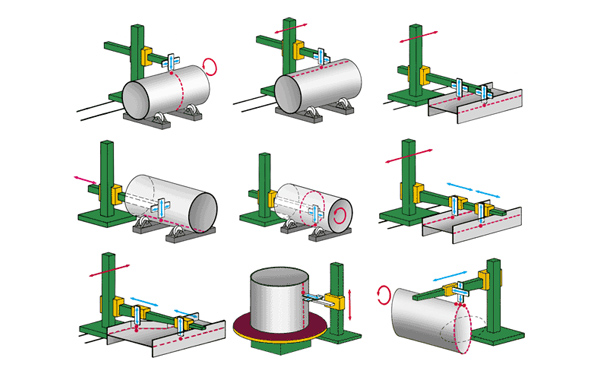

являются неотъемлемой частью при автоматизированной сварке емкостей и крупногабаритных конструкций. Сварочная колонна может быть укомплектована автоматической сварочной головкой любой сложности, а так же системой слежения за сварочным стыком и другими опциями для автоматической сварки.Сварочные колонны (сварочные консольные установки)
Мы прелагаем широкую номенклатуру сварочных колонн сварочных консолей с рабочей зоной до 12 х 13 м с нагрузкой на конце горизонтальной консоли до 300 кг. Тяжелые сдвоенные (П-образные) колонны имеют рабочий ход горизонтальной консоли до 8 м. Также может устанавливаться телескопическая горизонтальная консоль.

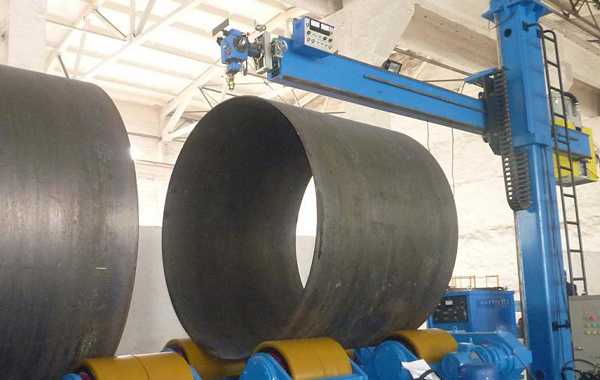

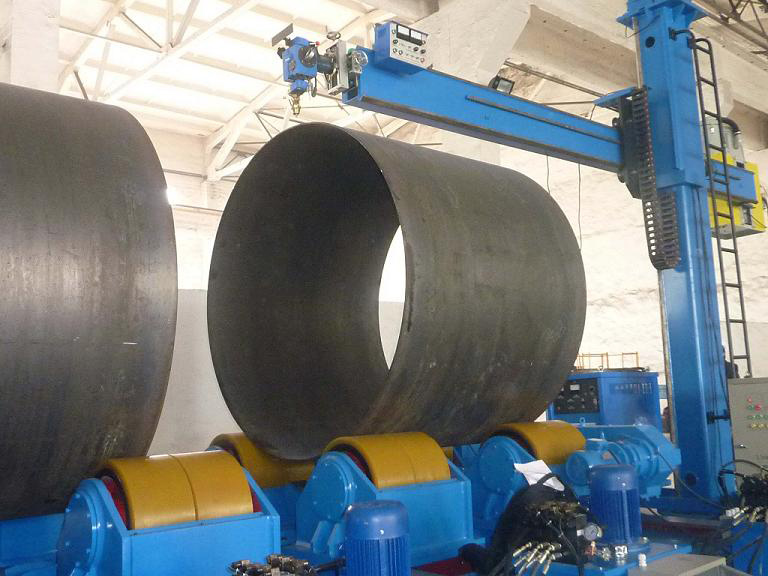

Сварочные колонны могут интегрироваться с роликовыми вращателями в единый комплекс и управляться с одного пульта.
Сварочные колонны могут оснащаться:
• механизмом поворота колонны на 180 градусов с ручным или электрическим приводом;
• колесной тележкой с ручным или электрическим приводом для перемещения сварочной колонны по рельсам;
• навесной системой рециркуляции флюса (только тяжелые колонны);
• отслеживателем шва джойстикового типа;
• лазерным отслеживателем шва;
• колебательной системой (осцилятором) при использовании MIG/MAG сварки салазками (сууппортами, слайдерами) с ручным или электрическим приводом для точного позиционирования сварочной головки (горелки);
• системой видеонаблюдения;
• помостом или площадкой с креслом для оператора (только на тяжелых колоннах) сварочной головкой малой высоты для сварки внутренних швов в трубах малого диаметра
LHQ (легкая)
Рабочая зона по вертикали, м - 1-3
Рабочая зона по горизонтали, м - 1-3,5
Скорость подъёма горизонтальной консоли мм/мин - 1200

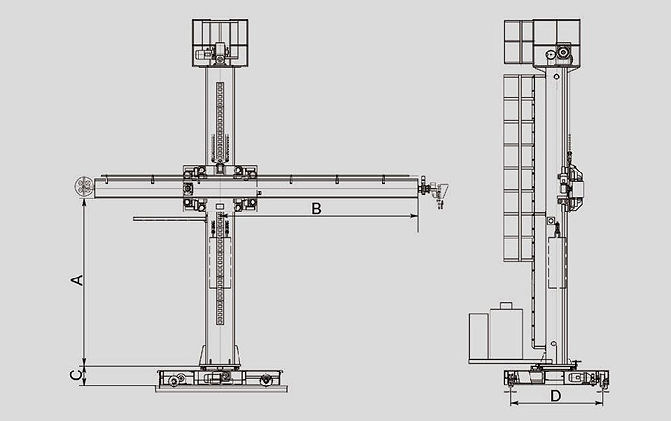

Мин. высота под горизонтальной консолью (A), мм - 300
Мин. расстояние от центра колонны до края горизонтальной консоли (B), мм - 500
Скорость перемещения горизонтальной консоли, мм/мин - 100-1 500
Угол поворота (◦) - +/- 180
Скорость, обор. в минуту - ручной привод
Скорость перемещения всей колонны, мм/мин - ручное перемещение
Высота тележки (C), мм - 300
Ширина колеи рельсов для тележки (D), мм - 1200
LHJ (средняя)
Рабочая зона по вертикали, м - 2-5
Рабочая зона по горизонтали, м - 2-5
Скорость подъёма горизонтальной консоли мм/мин - 600
Мин. высота под горизонтальной консолью (A), мм - 400
Мин. расстояние от центра колонны до края горизонтальной консоли (B), мм - 1000
Скорость перемещения горизонтальной консоли, мм/мин - 100-1 500
Угол поворота (◦) - +/- 180
Скорость, обор. в минуту - 0,11/ручной привод
Скорость перемещения всей колонны, мм/мин - 2000
Высота тележки (C), мм - 440
Ширина колеи рельсов для тележки (D), мм - 1500
NLH (тяжелая)
Рабочая зона по вертикали, м - 2-8
Рабочая зона по горизонтали, м - 2-8
Скорость подъёма горизонтальной консоли мм/мин - 800
Мин. высота под горизонтальной консолью (A), мм - 450
Мин. расстояние от центра колонны до края горизонтальной консоли (B), мм - 1000
Скорость перемещения горизонтальной консоли, мм/мин - 100-1 500
Угол поворота (◦) - +/- 180
Скорость, обор. в минуту - 0,11/ручной привод
Скорость перемещения всей колонны, мм/мин - 2000
Высота тележки (C), мм - 440
Ширина колеи рельсов для тележки (D), мм - 2000
LHW (сверхтяжелая)
Рабочая зона по вертикали, м - 2-13
Рабочая зона по горизонтали, м - 4-12
Скорость подъёма горизонтальной консоли мм/мин - 800
Мин. высота под горизонтальной консолью (A), мм - 600
Мин. расстояние от центра колонны до края горизонтальной консоли (B), мм - 1000
Скорость перемещения горизонтальной консоли, мм/мин - 100-1 500
Угол поворота (◦) - +/- 180
Скорость, обор. в минуту - 0,11/ручной привод
Скорость перемещения всей колонны, мм/мин - 1000
Высота тележки (C), мм - 440
Ширина колеи рельсов для тележки (D), мм - 2500
